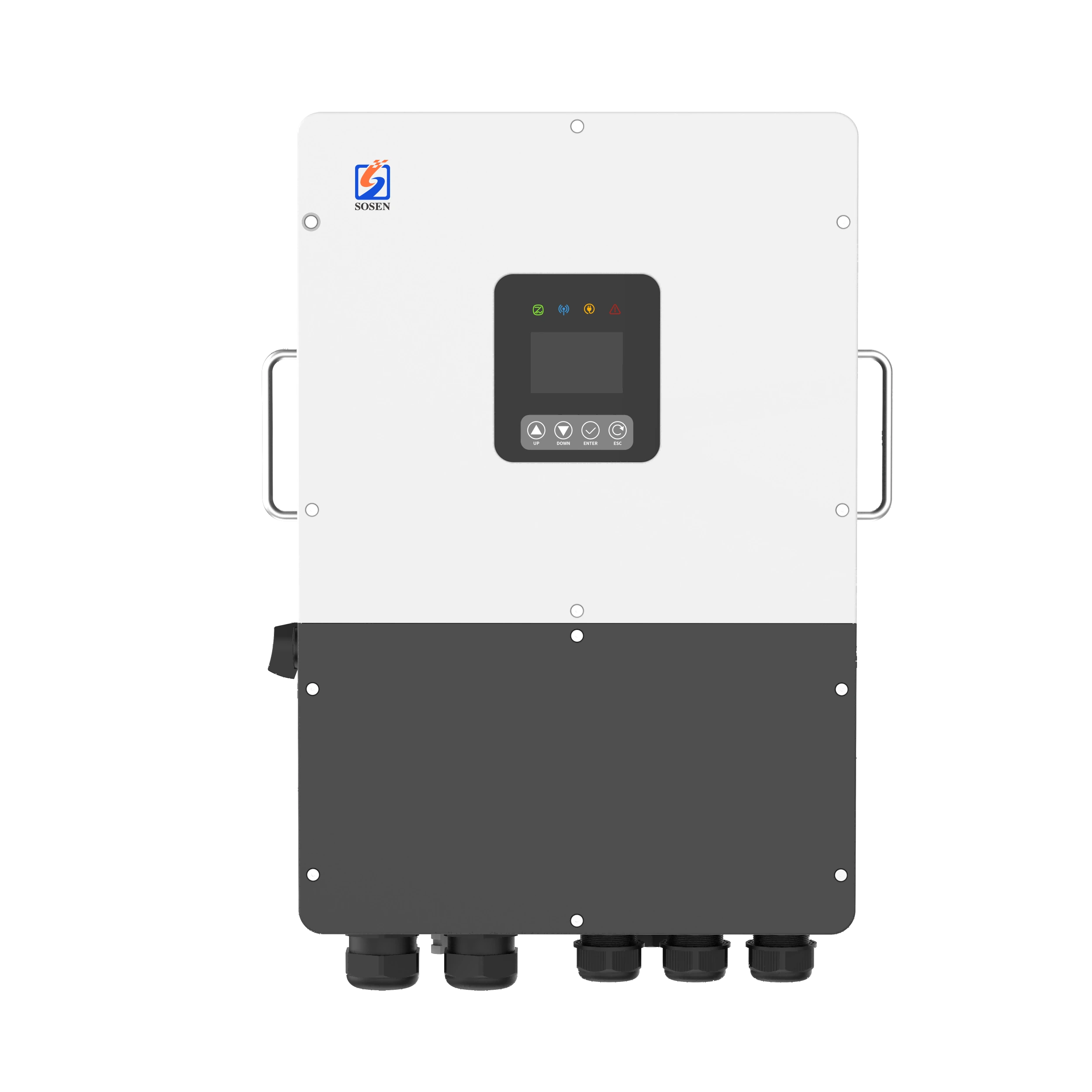

8kW～24kW 三相低電圧ハイブリッドインバータ

三相 | 2 MPPT | 低電圧

SSE-HL8~24K-P3EU-Sシリーズは、住宅用および小規模商業用途向けに設計された、8～24kWシステムに対応する最先端の三相低電圧ハイブリッドインバータです。最大415Aの充放電電流と3つのバッテリー入力を備え、多様なエネルギー貯蔵ソリューションに対応します。先進的なSiC技術と堅牢なフルアルミニウム製IP66規格筐体を採用し、高い効率性、信頼性、耐久性を実現しています。

高電流PVモジュールの場合、最大入力電流は20Aです。
最大275Aの充電/放電電流で、3つのバッテリー入力に対応します。
10秒間の2倍の負荷サージ、150%の三相不平衡出力。
全負荷運転、45℃、定格出力低下なし。
SiC + フルアルミニウム + IP66、高効率、内蔵SPD。
最大8台まで並列接続可能。後付け設置のためのACカップリングにも対応。

お問い合わせ

問い合わせ

download

SSE-HL8~24K-P3EU-S.pdf

レビューを書く

安全性、信頼性、互換性、効率性

SSE-HL8~24K-P3EU-S

8kW～24kW | 三相 | 低電圧 | IP66

8～24kWの低電圧三相蓄電インバータは、小規模商業施設、大規模住宅、農村部のマイクログリッド、太陽光発電＋蓄電システム向けに設計されています。ポンプ、EV充電器、空調設備、その他の重要な負荷に安定した三相電力を供給し、エネルギーコストの削減、電力供給の信頼性向上、停電時の連続運転維持に貢献します。

8～24kWハイブリッドインバーターの右側面図には、LCDディスプレイとアルミニウム製筐体が写っている。

システム図

この図は、8kW～24kWのインバータシステムを示しています。バッテリー、太陽光発電アレイ、ディーゼル発電機からの直流電力は、安全ヒューズとリレー、直流遮断スイッチ、コンデンサを通過します。その後、インバータは直流を交流に変換し、フィルタリングと安定化処理を行った上で、クリーンな交流電力を電力網と負荷に出力します。

関連パラメータ

TECHNICAL SPECIFICATION
モデル	SSE-HL8K-P3EU-S	SSE-HL10K-P3EU-S	SSE-HL12K-P3EU-S	SSE-HL15K-P3EU-S	SSE-HL18K-P3EU-S	SSE-HL20K-P3EU-S	SSE-HL24K-P3EU-S
INVERTER INPUT / OUTPUT (GRID)
定格電力	8kW / 8kW	10 kW / 10 kW	12 kW / 12 kW	15kW / 15kW	18 kW / 18 kW	20kW / 20kW	24 kW / 24 kW
定格電圧	380 / 400 V ac、3W+N+PE
定格周波数	50Hz / 60Hz
力率範囲	0.8先行～0.8遅行
切り替え時間	＜20
電流（最大／連続）	24 / 12 A 交流	29 / 15 A ac	35 / 17 A ac	43 / 22 A ac	52 / 26 A ac	58 / 29 A ac	60 / 35 A 交流
最大出力過電流保護	400V交流 / 100A交流
BATTERY
電池のタイプ	リチウム／鉛蓄電池
バッテリー電圧範囲	40～60V DC
定格バッテリー電圧	51.2V DC				48V直流
最大充電電流	180A DC	220A直流	250A直流	315A直流	375A直流	390A DC	415A直流
最大放電電流	180A DC	220A直流	250A直流	315A直流	375A直流	390A DC	415A直流
PV INPUT
MPPTトラッカー/ストリング数	2 / 2+2+2
最大PVアレイ出力	16kW	20kW	24kW	30kW	36kW	40kW	48kW
最大直流電圧	1000V直流
MPPT電圧範囲	150～950V DC
起動電圧	180V直流
最大入力電流	4×20A DC
Isc PV（絶対最大値）	4×30A DC
AC OUTPUT (EPS)
EPS定格出力電圧	380 / 400 V ac、3W+N+PE
EPS定格出力周波数	50Hz / 60Hz
EPS定格出力有効電力	8kW	10kW	12kW	15kW	18kW	20kW	24kW
EPS定格出力皮相電力	8 kVA	10 kVA	12 kVA	15 kVA	18 kVA	20 kVA	24 kVA
EPS定格出力電流	12 A ac	15A交流	17 A ac	22 A ac	26 A ac	29 A ac	35A交流
過負荷容量（オフグリッド）	110% 600秒 / 120% 300秒 / 150% 60秒 / 200% 10秒
EFFICIENCY
MPPT効率	99.9%
ユーロ効率	97.00%			97.20%
最大効率	97.50%			98.00%
保護機能
断熱材のモニタリング	はい
残留電流モニタリング	はい
並列関数	はい
保護等級	IP66
資格認定	IEC 62109-1/2、IEC 62477-1、IEC 61000-6-1、IEC 61000-6-3、EN 50549-1&-10、NRS 097-2-1、IEC 61727、IEC 61683、IEC 62116
その他の保護	出力過電圧、出力過電流、短絡、サージ、温度、アンチアイドリング
GENERAL PARAMETER
保管温度	-25℃ ~ +60℃
動作温度	-25℃～+60℃（+45℃～+60℃を超えると、定格出力が60%に低下します）
湿度	0～95%（結露なきこと）
高度	4000m（2000mを超える場合は出力低下）
ノイズ	65 dB未満			75 dB未満
機械寸法（幅×高さ×奥行）	448×660×265mm
機械重量 / NW	45kg			48kg
ディスプレイ＆コミュニケーション
画面	LCD + APP
インタフェース	RS485 / WiFi / CAN / DRM（オプション：Bluetooth / LAN / メーター）
交流電圧と周波数範囲は、各国の電力網規格によって異なる場合があります。仕様は予告なく変更される場合がありますのでご了承ください。
