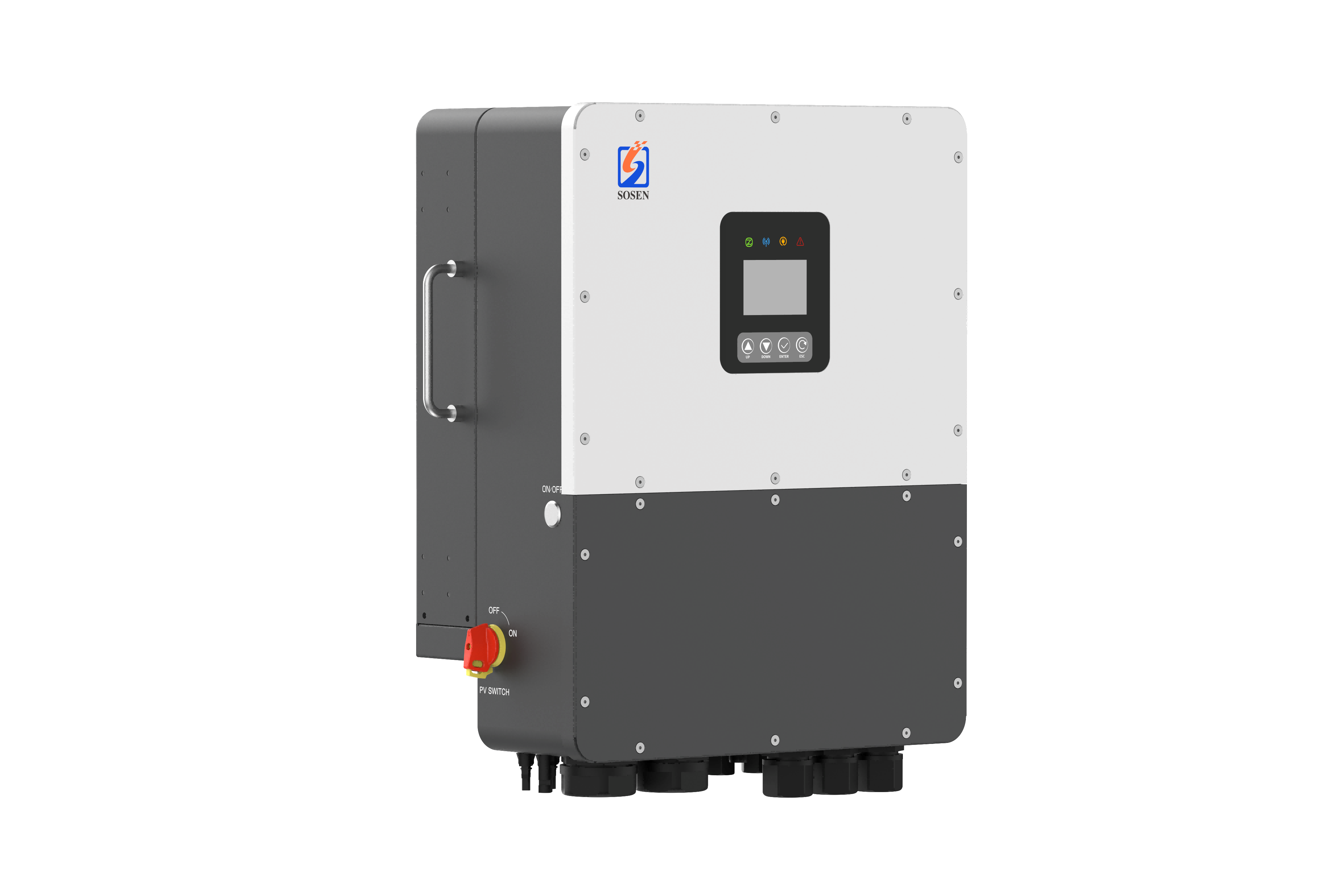

SOSEN 10-16kW 低電圧単相ハイブリッドソーラーインバーターの左側面図画像

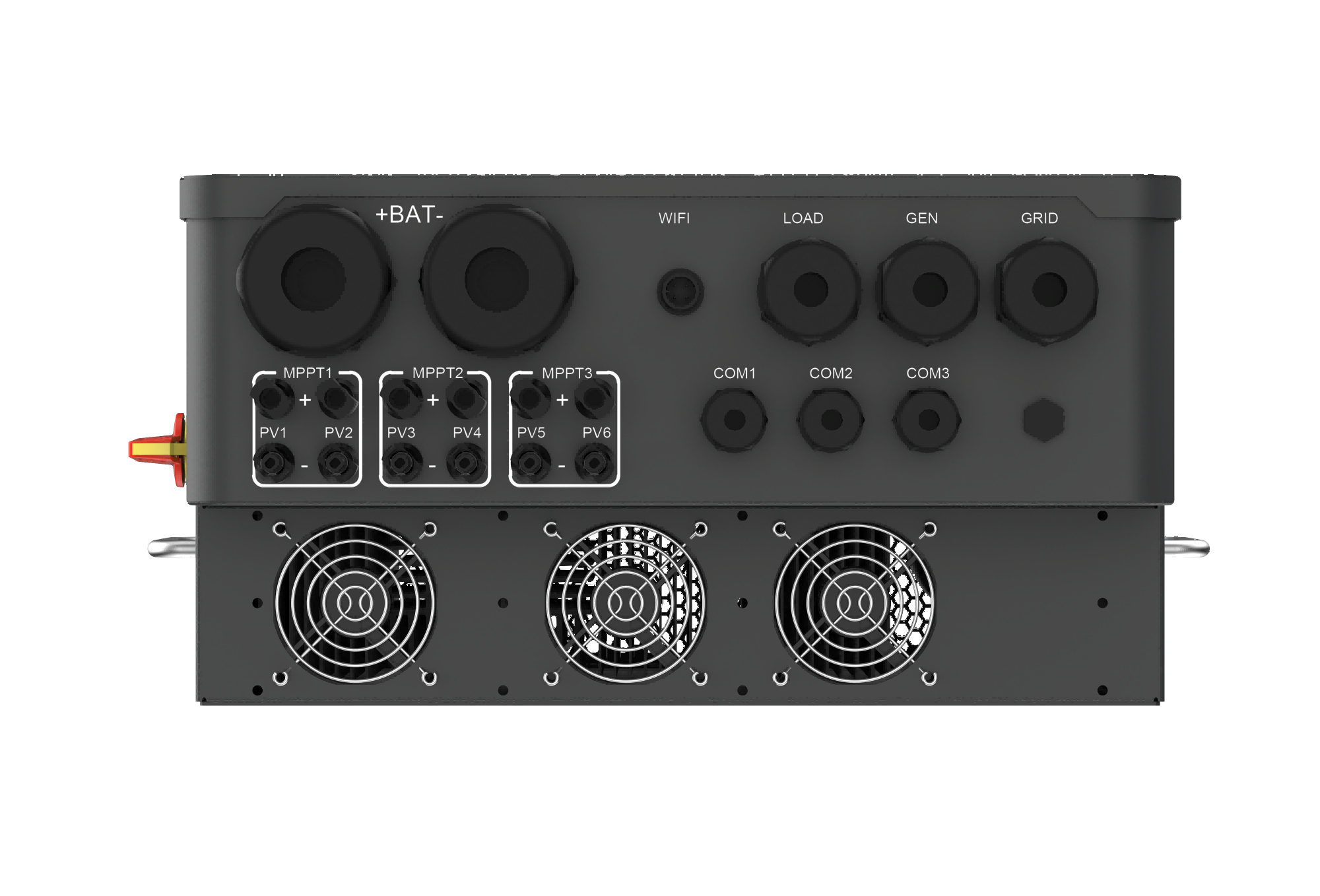

SOSEN 10-16kW 低電圧単相ハイブリッドソーラーインバータの底面画像は 3 mppts を示しています

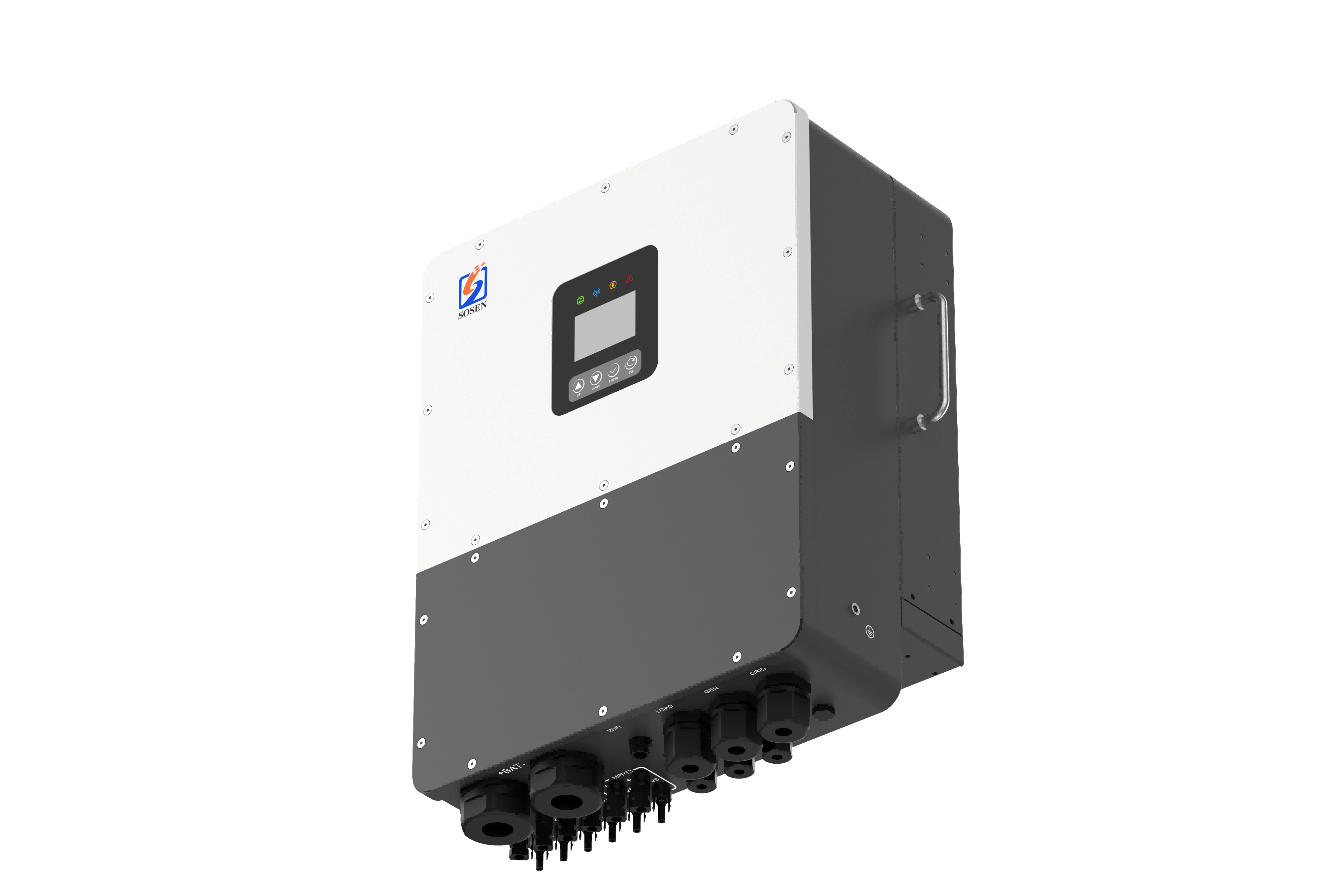

SOSEN 10-16kW 低電圧単相ハイブリッドソーラーインバーターの右下の画像は、最大 100 kW をサポートします。 275Aバッテリー

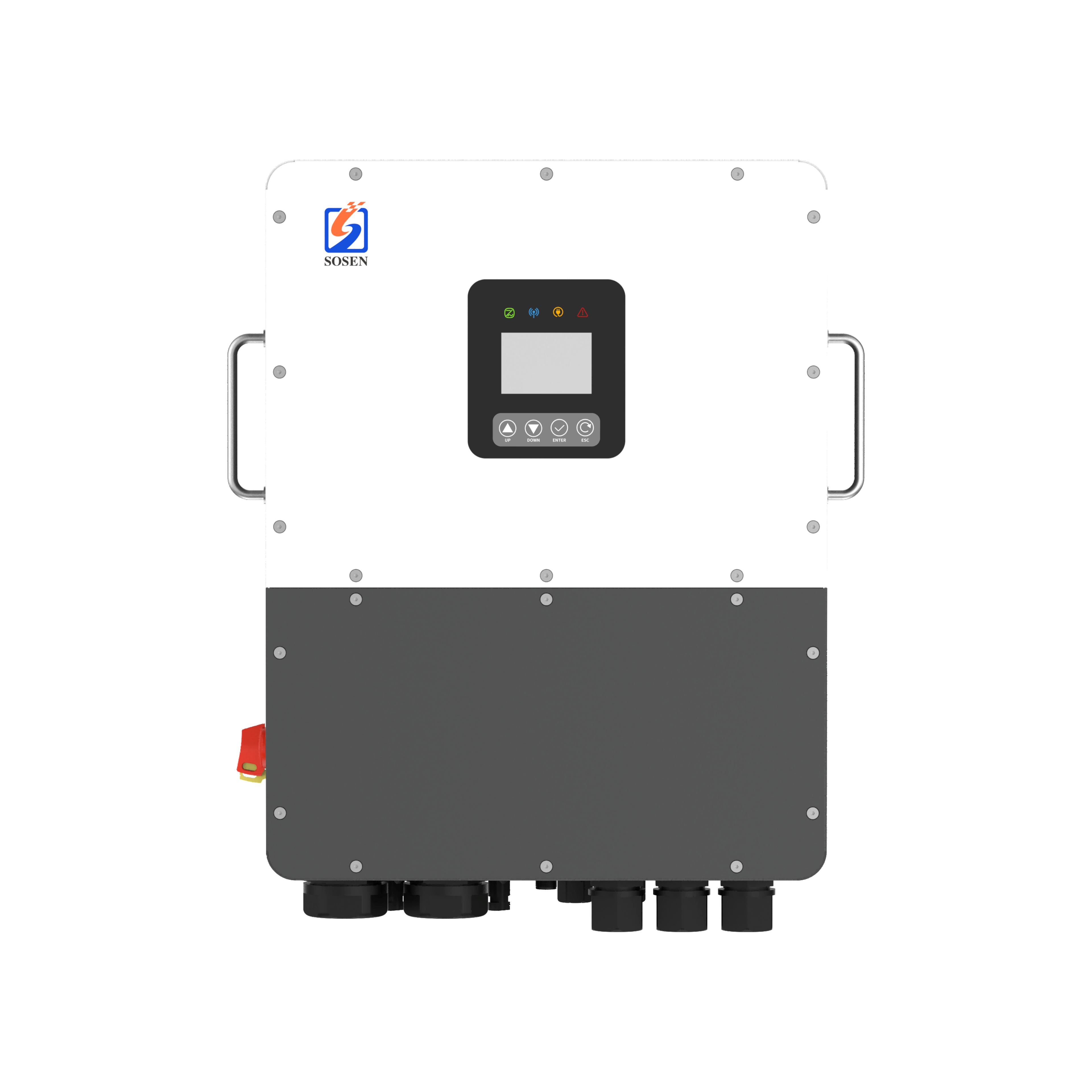

10kW～16kW 単相低電圧ハイブリッドインバータ

SSE-HL10–16K-P1EU-Sは、住宅およびマイクログリッド向けに設計された堅牢な低電圧ハイブリッドインバータで、10kWから16kWまで安定した電力を供給します。厳しいエネルギー需要に対応できるよう設計されており、最大275Aのバッテリー電流を備えた大容量リチウムバッテリーシステムをサポートし、大規模なストレージシステムやピーク負荷管理に最適です。

最大275Aの充放電で高レートバッテリーをサポート
3つのMPPTと150%のPVオーバーサイジングにより、より高い収量を実現
複雑な屋上設計に対応する広いMPPT範囲（120〜480V）
発電機とスマート負荷をサポート、最大6台の並列接続
重要な負荷の継続性を確保するための UPS レベルスイッチング (<10ms)
ACカップリングは簡単に改造やシステムアップグレードが可能です

お問い合わせ

問い合わせ

download

SSE-HL10~16K-P1EU-S.pdf

レビューを書く

大容量、耐久性と信頼性、柔軟性

SSE-HL10~16K-P1EU-S

10kW～16kW | 単相 | 低電圧 | IP65

3つの独立したMPPT機能と150%のPVオーバーサイズ機能を備え、低照度条件下でも太陽光発電量を最大化します。また、ACカップリング、発電機接続、スマート負荷制御など、柔軟な統合が可能です。さらに、電力需要の拡大に対応するため、最大6台の並列運転も可能です。

過酷な環境に耐えるように設計されており、 IP65規格の筐体はさまざまな気象条件下で信頼性の高いパフォーマンスを保証します。

SOSEN 10-16KW低電圧単相ハイブリッドインバータの右側面図。LCDディスプレイとバッテリー電圧40-60Vが表示されている。

SOSEN製10～16kWハイブリッドインバーターのエネルギー貯蔵ソリューション

システム図

SSE-HL10-16K-P1EU-Sシリーズのハイブリッドインバータは、バッテリー、負荷、系統を備えたエネルギー貯蔵システムに使用されます。太陽光発電システムで生成されたエネルギーは、自家消費を最適化するために使用され、余剰エネルギーはバッテリーに充電され、さらに余剰分は系統に供給されます。自家消費を満たすのに太陽光発電量が不足している場合は、バッテリーから放電して負荷を支えます。太陽光発電量とバッテリー電力の両方が不足している場合は、系統から電力を供給して負荷を支えます。動作モードは、太陽光発電量とユーザーの好みに応じて異なります。

関連パラメータ

TECHNICAL SPECIFICATION
モデル	SSE-HL10K-P1EU-S	SSE-HL12K-P1EU-S	SSE-HL14K-P1EU-S	SSE-HL16K-P1EU-S
インバータ入力/出力（系統連系）
定格電力	10kW	12kW	14kW	16kW
定格電圧	220 / 230 / 240 V ac、L+N+PE
定格周波数	50Hz / 60Hz
力率範囲	0.8先行～0.8遅行
切り替え時間	10ms未満
電流（最大連続）	43.5 A 交流	52.2 A ac	60.9 A 交流	69.6 A 交流
最大出力過電流保護	100A交流
BATTERY
電池のタイプ	リチウム／鉛蓄電池
バッテリー電圧範囲	40～60V DC
定格バッテリー電圧	51.2V DC
最大充電電流	220A直流	250 A DC	275 A DC	275 A DC
最大放電電流	220A直流	250 A DC	275 A DC	275 A DC
逆接続保護	はい
PV INPUT
MPPTトラッカー/ストリング数	3 / 2+2+2
最大PVアレイ出力	15kW	18kW	21kW	22.5 kW
最大直流電圧	550V DC
MPPT電圧範囲	120～480V DC
起動電圧	120V直流
最大入力電流	3*26 A 直流
Isc PV（絶対最大値）	3*39 A 直流
AC OUTPUT (EPS)
EPS定格出力電圧	220 / 230 / 240 V ac、L+N+PE
EPS定格出力周波数	50Hz / 60Hz
EPS定格出力有効電力	10kW	12kW	14kW	16kW
EPS定格出力皮相電力	10 kVA	12 kVA	14 kVA	16 kVA
EPS定格出力電流	43.5 A 交流	52.2 A ac	60.9 A 交流	69.6 A 交流
過負荷容量（オフグリッド）	200%（10秒未満）／150%（60秒）
EFFICIENCY
MPPT効率	99.90%
ユーロ効率	96.50%
最大効率	97.30%
保護機能
断熱材のモニタリング	はい
残留電流モニタリング	はい
並列関数	はい
保護等級	IP65
資格認定	IEC 62109-1/2、IEC 62477-1、IEC 61000-6-1、IEC 61000-6-3、EN 50549-1&-10、NRS 097-2-1、ABNT NBR 16149、IEC 61727、IEC 61683、IEC 62116など
その他の保護	出力過電圧、出力過電流、短絡、サージ、温度
GENERAL PARAMETER
保管温度	-25°C ~ +60°C
動作温度	-25℃～+60℃（+45℃～+60℃を超えると、定格出力は60%に低下します）
湿度	0～100%（結露なし）
高度	4000m（2000m超は出力低下）
ノイズ	50 dB未満
保証	5年
機械寸法（幅×高さ×奥行）	466×600×252 mm
機械重量 / NW	40kg
ディスプレイ＆コミュニケーション
画面	LCD+APP
インタフェース	RS485 / WiFi / CAN / Bluetooth（オプション：LAN / メーター）
交流電圧と周波数範囲は、各国の電力網規格によって異なる場合があります。仕様は予告なく変更される場合がありますのでご了承ください。
