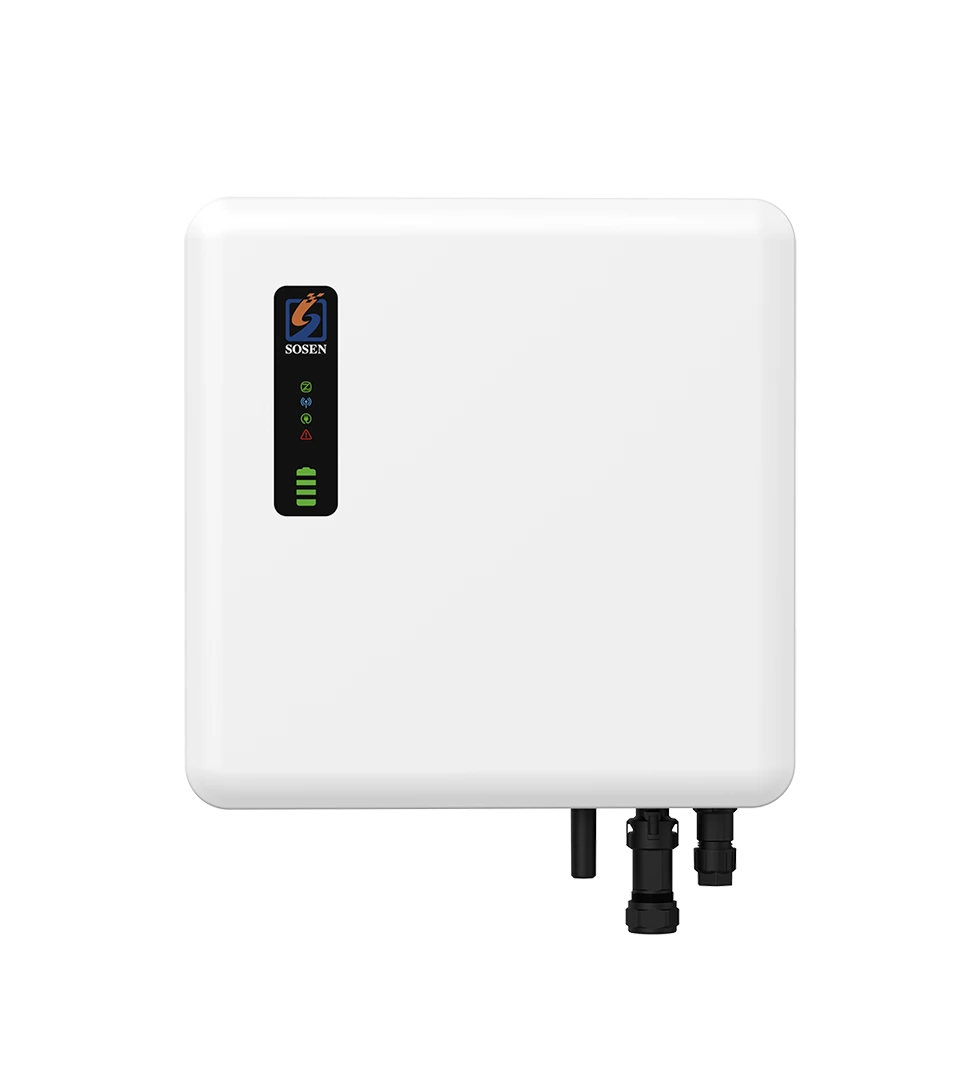

Inversor híbrido de alto voltaje monofásico de 3kW ~ 6kW
• Alta eficiencia MPPT de hasta el 99,9% para un rendimiento óptimo.
• El tiempo de conmutación rápido (<15 ms) garantiza una alimentación sin interrupciones.
• Amplio rango de voltaje MPPT: 80 V-550 V CC
• Admite baterías de litio de 85 V-480 V.
• Disyuntores CA/CC integrados para una instalación fácil y segura.
Seguridad, fiabilidad, compatibilidad, eficiencia.
SSE-HH3K~6K-P1-EU
3 kW~6 kW | Monofásico | Alta tensión | IP65
El inversor de almacenamiento de energía SSE-HH3K~6K-P1-EU ofrece una garantía de 5 años e incorpora componentes de marcas líderes como Infineon y ON. Admite un amplio rango de voltaje de batería (85 V-480 V) y ofrece múltiples métodos de arranque, incluido el arranque en negro fuera de la red. Su avanzada tecnología de control digital garantiza una rápida respuesta MPPT y una distorsión armónica inferior al 3 %. El sistema también admite la conexión en paralelo de hasta 3 unidades.
Diagrama del sistema
Este diagrama muestra el sistema inversor de 3 kW a 6 kW: la corriente continua (CC) proveniente de la batería y del conjunto fotovoltaico pasa por fusibles y relés de seguridad, un interruptor de aislamiento de CC y condensadores. El inversor convierte la CC en corriente alterna (CA), la cual se filtra y estabiliza, antes de suministrar energía de CA limpia a la red eléctrica y a las cargas.
Parámetros relacionados
| ESPECIFICACIONES TÉCNICAS | |||||
Modelo | SSE-HH3K-P1-EU | SSE-HH3K7-P1-EU | SSE-HH4K6-P1-EU | SSE-HH5K-P1-EU | SSE-HH6K-P1-EU |
| ENTRADA/SALIDA DEL INVERSOR (RED ELÉCTRICA) | |||||
| Potencia nominal | 3 kW + 3 kW (derivación) | 3,68 kW + 3,68 kW (derivación) | 4,6 kW[1] +4,6 kW (derivación) | 5 kW[2] +5 kW (derivación) | 6 kW + 6 kW (derivación) |
| Tensión nominal | 220 / 230 / 240 V CA, L+N+PE | ||||
| Frecuencia nominal | 50 Hz / 60 Hz | ||||
| Rango del factor de potencia | 0,8 adelantado ~ 0,8 retrasado | ||||
| Hora de cambio | <15 ms | ||||
| Corriente continua máxima (entrada/salida) | 13.0 A ac | 16.0 A ac | 20.0 A ac | 21,7 A acrobacias | 26.1 A ac |
| Protección contra sobrecorriente de salida máxima | 250 V CA / 60 A CA | ||||
| BATERÍA | |||||
| Tipo de batería | Litio | ||||
| Rango de voltaje de la batería | 85 ~ 480 V CC | ||||
| Voltaje nominal de la batería | 300 V CC | ||||
| Corriente de carga máxima | 35 A CC | 35 A CC | 35 A CC | 35 A CC | 35 A CC |
| Corriente de descarga máxima | 35 A CC | 35 A CC | 35 A CC | 35 A CC | 35 A CC |
| Protección contra conexión inversa | Sí | ||||
| ENTRADA FOTOVOLTAICA | |||||
| Número de rastreadores MPPT / cadenas | 2 / 1+1 | ||||
| Potencia máxima de entrada fotovoltaica | 3 kW / 3 kW | 3,68 kW / 3,68 kW | 4,14 kW / 4,14 kW | 4,5 kW / 4,5 kW | 4,5 kW / 4,5 kW |
| Voltaje CC máximo | 600 V CC | ||||
| Rango de voltaje MPPT | 80 ~ 550 V CC | ||||
| Voltaje de arranque | 120 V CC | ||||
| Corriente de entrada máxima / Cadena | 16 + 16 A CC | ||||
| Isc PV (Máximo absoluto) / Cadena | 24 + 24 A CC | ||||
| SALIDA DE CA (EPS) | |||||
| Voltaje de salida nominal de EPS | 220 / 230 / 240 V CA, L+N+PE | ||||
| Frecuencia de salida nominal de EPS | 50/60 Hz | ||||
| Potencia activa de salida nominal EPS | 3 kW | 3,68 kW | 4,6 kW | 5 kW | 6 kW |
| Potencia aparente de salida nominal EPS | 3 kVA | 3,68 kVA | 4,6 kVA | 5 kVA | 6 kVA |
| EPS Calificación Salida Actual | 13 A ac | 16 A ac | 20 A CA | 21,7 A acrobacias | 26.1 A ac |
| Capacidad de sobrecarga (fuera de la red) | 110% 30s / 120% 10s / 150% 2s | ||||
| EFICIENCIA | |||||
| Eficiencia del MPPT | 99.90% | ||||
| Euroeficiencia | 97.00% | ||||
| Máxima eficiencia | 97.80% | ||||
| PROTECCIÓN Y CARACTERÍSTICAS | |||||
| Monitoreo del aislamiento | Sí | ||||
| Monitoreo de corriente residual | Sí | ||||
| Función paralela | Sí | ||||
| Grado de protección | IP65 | ||||
| Certificaciones | IEC62109-1/2, IEC 62477-1, IEC 62040-1, IEC61000-6-1, IEC 61000-6-3, EN 50549-1&-10, G99/G98, CEI 0-21, UNE 217001&2/NTS 631, VDE-AR-N 4105, AS/NZS 4777.2 etc. | ||||
| Otra protección | Corriente de falla a tierra, detección de falla a tierra, detección de corriente residual (RCD), etc. | ||||
| PARÁMETRO GENERAL | |||||
| Temperatura de almacenamiento | -25°C ~ +60°C | ||||
| Temperatura de funcionamiento | -25°C ~ +60°C (Reducción lineal de la potencia al 60% cuando se supera el rango de +45°C a +60°C) | ||||
| Humedad | 0-100% (sin condensación) | ||||
| Altitud máxima de funcionamiento | <4000 m | ||||
| Ruido | <25 dB | ||||
| Garantía | 5 años | ||||
| Dimensiones de la máquina (Ancho*Alto*Profundidad) | 480 * 480 * 180 mm | ||||
| Peso de la máquina / Peso neto | 20 kg | ||||
| VISUALIZACIÓN Y COMUNICACIÓN | |||||
| Mostrar | LED + APP | ||||
| Interfaz | CAN / RS485 / Bluetooth / WiFi / Meter / DRM (Opcional) | ||||
| |||||
